Bộ phụ kiện cửa trượt xoay 536mm Hafele 408.25.004

Bộ phụ kiện cửa trượt xoay 536mm Hafele 408.25.004

Thuộc dòng phụ kiện cửa cao cấp, sử dụng cho các hệ tủ hoặc cửa trong nội thất hiện đại, tối ưu không gian đóng/mở.

Ứng dụng

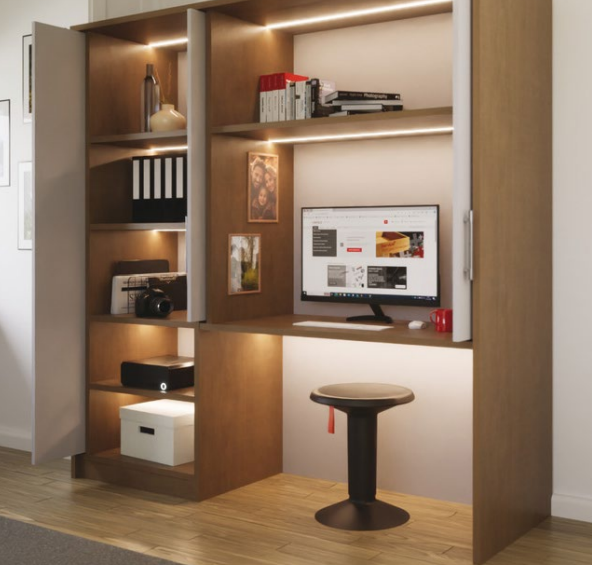

Sử dụng cho cửa tủ cao, cánh đơn, gỗ nhẹ. Cơ chế trượt xoay cho phép cánh cửa mở theo chiều song song và sau đó xoay ra, phù hợp cho các ứng dụng tiết kiệm không gian như tủ âm tường, tủ quần áo, kho nhỏ, hệ vách ngăn.

Kích thước cửa

- Chiều cao cửa: 1501 mm đến 2300 mm
- Chiều rộng cửa: tối đa 700 mm
- Độ dày cửa:
 • Lắp lọt lòng (Infront / inset): từ 16 mm đến 25 mm
 • Lắp trùm ngoài (Vorfront / full overlay): từ 16 mm đến 19 mm

Vật liệu

- Thanh dẫn và cáp: thép cường lực, chịu lực tốt, chống ăn mòn
- Con lăn dẫn hướng: nhựa kỹ thuật cao cấp, độ bền cao, ma sát thấp
- Cáp: thép bọc nhựa đen để tăng độ bền và thẩm mỹ

Bề mặt hoàn thiện – màu sắc

- Thanh dẫn (guide): mạ kẽm màu đen
- Cáp: thép phủ nhựa đen
- Con lăn: nhựa trắng

Phương pháp lắp đặt

- Gắn vít trực tiếp vào cánh và khung
- Hỗ trợ hai kiểu lắp: trùm ngoài và lọt lòng
- Khi lắp lọt lòng, vị trí vít được điều chỉnh lùi vào trong bằng độ dày của cánh
- Vị trí khoan vít:
 • H1 = H/2 – 11 mm
 • H2 = H/2 + 11 mm
- Đối với cánh cao từ 1500 đến 1800 mm (sử dụng 4 bản lề), không cần khoan lỗ ở giữa
- Hệ thống cáp có vít điều chỉnh lực căng (A – Cable tension adjustment screw)
- Chiều dài thanh dẫn được xác định dựa theo chiều rộng cánh (B – Guide length)
- Khoảng kéo vào (C – Retraction distance) xác định độ trùm cánh

Tính độ trùm cánh (Door overlay calculation)

- Lắp trùm ngoài:
 Độ trùm = Chiều rộng cánh – Khoảng kéo vào
- Lắp lọt lòng:
 Độ trùm = Chiều rộng cánh – Khoảng kéo vào – Độ dày cánh
- Kích thước áp dụng mặc định cho lắp trùm ngoài, khi chuyển sang lọt lòng cần dịch các vị trí vít vào trong

Thành phần chính và ký hiệu

- A: Vít điều chỉnh độ căng cáp
- B: Chiều dài thanh dẫn
- C: Khoảng kéo vào (đo độ lùi của cánh sau khi trượt)

Lưu ý khi sử dụng

- Không sử dụng cho cửa kính hoặc cửa có trọng lượng lớn
- Đảm bảo kích thước cánh nằm trong khoảng cho phép để hệ vận hành êm và bền
- Vít và bộ gắn cửa không bao gồm, cần đặt hàng riêng theo cấu hình hệ tủ cụ thể
- Đảm bảo khoảng hở và chiều cao cánh chính xác để tránh xô lệch khi đóng/mở

Ưu điểm nổi bật

- Cơ chế trượt xoay độc đáo, không chiếm không gian phía trước cửa
- Tối ưu hóa không gian nội thất
- Vận hành êm ái, độ bền cao
- Phù hợp với xu hướng thiết kế nội thất tối giản, hiện đại
- Có thể tái sử dụng cho các hệ tủ khác nhờ tính linh hoạt trong lắp đặt

Thông số
